دانلود ASDIP Retain v6.2.1.7 x64 نرم افزار طراحی دیوار حائل، شیت‌پایل و دیوار کانترفورت

Name: ASDIP Retain
Rating: 3.5 (15 reviews)
Author: ASDIP Structural Software

16
نرم افزار ← ‏ تخصصی/مهندسی

دانلود ASDIP Retain v6.2.1.7 x64 - نرم افزار طراحی دیوار حائل، شیت‌پایل و دیوار کانترفورت

دانلود رایگان نرم افزاراِی‌اِس‌دی‌آی‌پی رِتِین / ASDIP Retain

ASDIP RETAIN یک نرم‌افزار تخصصی مهندسی سازه برای تحلیل، کنترل و طراحی انواع دیوارهای حائل و سازه‌های نگهبان است که با هدف ساده‌سازی محاسبات پیچیده ژئوتکنیکی و سازه‌ای توسعه یافته است. این نرم‌افزار به مهندسان عمران و سازه اجازه می‌دهد هندسه دیوار، مشخصات خاک، شرایط بارگذاری، آب زیرزمینی، آرماتورها و سایر پارامترهای مؤثر را در یک محیط گرافیکی و ساختاریافته تعریف کرده و نتایج تحلیل و طراحی را به‌صورت مرحله‌به‌مرحله بررسی کنند.
ASDIP RETAIN مجموعه‌ای از ماژول‌های طراحی برای دیوارهای حائل طره‌ای (Cantilever)، دیوارهای حائل زیرزمین یا مهارشده در بالا (Basement/Restrained)، دیوارهای کانترفورت (Counterfort)، دیوارهای شیت‌پایل (Sheet Pile) و دیوارهای وزنی (Gravity Retaining Walls) را در اختیار مهندس قرار می‌دهد. در نسخه 6 نیز ماژول دیوارهای وزنی به مجموعه اضافه شده و قابلیت‌هایی برای بهبود تحلیل بارگذاری، بارهای لرزه‌ای و ارائه گرافیکی نتایج توسعه یافته است.

یکی از نقاط قوت ASDIP RETAIN این است که تنها به محاسبه ابعاد یا آرماتور محدود نمی‌شود؛ بلکه پایداری کلی دیوار را نیز بررسی می‌کند. بسته به نوع دیوار و شرایط پروژه، کنترل‌هایی مانند واژگونی، لغزش، فشار زیر پی، خروج از مرکزیت، نشست و ظرفیت اجزای سازه‌ای انجام می‌شود و ترکیب بار کنترل‌کننده برای بخش‌های مختلف سازه مشخص می‌گردد.

ماژول‌های طراحی ASDIP RETAIN:

دیوار حائل طره‌ای: این ماژول برای طراحی دیوارهای حائل بتن‌آرمه یا بنایی کاربرد دارد و امکان تعریف ساقه دیوار، پنجه، پاشنه و کلید برشی را فراهم می‌کند. نرم‌افزار فشار جانبی خاک را با روش‌هایی مانند Rankine، Coulomb و Equivalent Fluid محاسبه کرده و در شرایط لرزه‌ای امکان استفاده از روش Mononobe-Okabe را نیز فراهم می‌کند. طراحی ساقه، پنجه، پاشنه و کلید از نظر خمش و برش انجام شده و آرماتور موردنیاز نیز قابل تعیین و بهینه‌سازی است.
دیوار حائل زیرزمین: برای دیوارهایی که در قسمت بالایی مهار شده‌اند، مانند دیوارهای پیرامونی زیرزمین، ASDIP RETAIN شرایط تکیه‌گاهی متفاوت را در نظر می‌گیرد. امکان مدل‌سازی پایه به‌صورت مفصلی یا گیردار وجود دارد و می‌توان دیوارهای زیرزمین تا دو طبقه را مدل کرد. فشار خاک، سطح آب زیرزمینی و بارهای مختلف در تحلیل لحاظ شده و نمودارهای برش و لنگر نیز تولید می‌شوند.
دیوار کانترفورت: ماژول Counterfort برای طراحی دیوارهای حائل دارای پشت‌بند مناسب است. در این حالت، ساقه و پاشنه بین کانترفورت‌ها به‌عنوان اعضای سازه‌ای تحلیل شده و خود کانترفورت‌ها نیز طراحی می‌شوند. نرم‌افزار امکان بررسی دیوارهای متکی بر خاک یا شمع را دارد و برای هر ترکیب بار، نتایج تحلیل و نسبت‌های طراحی را نمایش می‌دهد.
دیوار شیت‌پایل: ماژول Sheet Pile امکان طراحی دیوارهای شیت‌پایل طره‌ای و مهارشده را فراهم می‌کند. می‌توان چندین لایه خاک و موقعیت سطح آب زیرزمینی را تعریف کرد. نرم‌افزار فشارهای فعال و مقاوم خاک، بارگذاری ترکیبی، عمق مدفون موردنیاز، نمودارهای برش و لنگر و همچنین تغییرشکل دیوار را محاسبه و به‌صورت گرافیکی ارائه می‌کند.
دیوار وزنی: در این ماژول می‌توان دیوارهای ساخته‌شده از بتن غیرمسلح یا مصالح بنایی سنگی را طراحی کرد. امکان افزودن پی بتنی مسلح یا غیرمسلح برای بهبود شرایط باربری نیز وجود دارد. بارهای گسترده و متمرکز، فشار جانبی خاک و بارهای لرزه‌ای قابل تعریف هستند و کنترل‌های واژگونی، لغزش و فشار زیر پی انجام می‌شوند.

تحلیل فشار خاک و بارگذاری
ASDIP RETAIN برای محاسبه فشارهای جانبی خاک از مدل‌ها و تئوری‌های مختلف استفاده می‌کند و به مهندس اجازه می‌دهد شرایط پروژه را متناسب با نوع دیوار و مشخصات خاک تنظیم کند. بارهای مختلفی مانند بار سربار یکنواخت، بار نواری، بار متمرکز، بار باد، بار لرزه‌ای و فشار هیدرواستاتیک را می‌توان در مدل وارد کرد. تأثیر سطح آب و شناوری نیز در محاسبات لحاظ می‌شود.
یکی دیگر از قابلیت‌های مهم نرم‌افزار، امکان استفاده از ترکیب بارهای استاندارد و همچنین تعریف ترکیب بارهای سفارشی است. ASDIP RETAIN از ترکیب بارهای AASHTO LRFD پشتیبانی کرده و امکان تعریف ضرایب بار و ترکیب‌های اختصاصی برای پروژه‌های خاص را نیز در اختیار کاربر قرار می‌دهد.

طراحی سازه‌ای و آرماتورگذاری
ASDIP RETAIN علاوه بر تحلیل فشارهای خاک و کنترل پایداری، طراحی اجزای مختلف دیوار را نیز انجام می‌دهد. بسته به نوع دیوار، ساقه، پنجه، پاشنه، کلید برشی و کانترفورت‌ها از نظر خمش و برش بررسی می‌شوند. کاربر می‌تواند مشخصات میلگردها را تعیین یا اصلاح کند و نرم‌افزار آرماتور موردنیاز را بر اساس شرایط طراحی محاسبه می‌کند.
در پروژه‌هایی که دیوار روی شمع قرار دارد نیز نرم‌افزار قادر است واکنش شمع‌ها را محاسبه و ظرفیت آن‌ها را در برابر نیروهای فشاری، کششی و جانبی بررسی کند. امکان مدل‌سازی تا سه ردیف شمع قائم یا مایل و طراحی کلاهک شمع نیز در برخی ماژول‌ها فراهم شده است.

گزارش‌های مهندسی و نتایج گرافیکی
یکی از ویژگی‌های کاربردی ASDIP RETAIN، نحوه ارائه نتایج است. نرم‌افزار نتایج را در قالب‌های At-a-Glance، Condensed و Detailed ارائه می‌کند تا مهندس بتواند بسته به نیاز خود، خلاصه‌ای از وضعیت طراحی یا گزارش محاسباتی کامل‌تری دریافت کند.

گزارش‌های تفصیلی شامل فرمول‌های مورد استفاده و ارجاع به ضوابط طراحی هستند و بسیاری از نتایج به شکل نمودار و تصویر قابل مشاهده‌اند. نرم‌افزار همچنین نمودارهای فشار، نیرو، برش، لنگر و در مورد شیت‌پایل، تغییرشکل دیوار را تولید می‌کند. طرح اجرایی و نمای مقطع دیوار به همراه اطلاعات آرماتورها نیز قابل تولید است.

استانداردها و آیین‌نامه‌ها
ASDIP RETAIN برای استفاده در پروژه‌های مهندسی مطابق مجموعه‌ای از استانداردهای شناخته‌شده طراحی شده است. در مستندات رسمی نرم‌افزار، پشتیبانی از نسخه‌های مختلف IBC، ACI 318، ASCE 7، AASHTO LRFD، TMS 402 و CSA A23.3 ذکر شده است. پشتیبانی از CSA A23.3-19 نیز به‌صورت رسمی برای طراحی بتن و ترکیب بارها اضافه شده است.

مدیریت پروژه و سهولت استفاده
رابط گرافیکی ASDIP RETAIN برای ورود سریع هندسه، مصالح، بارها و مشخصات آرماتورها طراحی شده است. تغییر پارامترهای طراحی باعث به‌روزرسانی نتایج می‌شود و کاربر می‌تواند اثر تغییر ابعاد یا شرایط بارگذاری را سریعاً بررسی کند.

سیستم Project Manager نرم‌افزار نیز برای ایجاد، سازمان‌دهی و نگهداری محاسبات طراحی استفاده می‌شود و امکان ذخیره چندین محاسبه در یک فایل پروژه را فراهم می‌کند. وجود مستندات، راهنمای کاربر، مثال‌های حل‌شده و مطالب آموزشی نیز به مهندسان در استفاده دقیق‌تر از نرم‌افزار کمک می‌کند.

قابلیت های کلیدی نرم افزار ASDIP RETAIN:

طراحی دیوارهای حائل طره‌ای بتن‌آرمه و بنایی
طراحی دیوارهای حائل زیرزمین و دیوارهای مهارشده در بالا
طراحی دیوارهای حائل کانترفورت
طراحی دیوارهای شیت‌پایل طره‌ای و مهارشده
طراحی دیوارهای حائل وزنی
تحلیل فشار جانبی خاک با روش‌های Rankine و Coulomb
استفاده از روش Equivalent Fluid برای محاسبه فشار خاک
تحلیل لرزه‌ای فشار خاک با روش Mononobe-Okabe
مدل‌سازی بارهای سربار یکنواخت و نواری
اعمال بارهای متمرکز، باد و زلزله
در نظر گرفتن فشار هیدرواستاتیک و اثر آب زیرزمینی
کنترل واژگونی، لغزش و فشار زیر پی
بررسی شرایط پایداری برای ترکیب بارهای مختلف
شناسایی ترکیب بار کنترل‌کننده در طراحی
طراحی ساقه، پنجه، پاشنه و کلید برشی
کنترل اعضا از نظر خمش و برش
طراحی و بهینه‌سازی آرماتورهای دیوار
امکان طراحی دیوارهای متکی بر شمع
محاسبه واکنش شمع‌ها در ترکیب بارهای مختلف
بررسی ظرفیت شمع در فشار، کشش و بار جانبی
امکان مدل‌سازی شمع‌های قائم و مایل
طراحی کلاهک شمع
مدل‌سازی چند لایه خاک در طراحی Sheet Pile
محاسبه عمق مدفون موردنیاز شیت‌پایل
تولید نمودارهای فشار، بارگذاری، برش و لنگر
تولید نمودار تغییرشکل برای دیوارهای شیت‌پایل
نمایش گرافیکی هندسه و نتایج طراحی
تولید نقشه و نمای ساخت دیوار همراه با اطلاعات آرماتورها
ارائه گزارش‌های At-a-Glance، Condensed و Detailed
نمایش فرمول‌های محاسباتی و ارجاع به آیین‌نامه‌ها
پشتیبانی از واحدهای US، SI و MKS
امکان تعریف ترکیب بارهای سفارشی
پشتیبانی از آیین‌نامه‌های ACI 318، AASHTO LRFD، ASCE 7، TMS 402 و CSA A23.3
مدیریت و ذخیره محاسبات از طریق Project Manager
رابط کاربری گرافیکی و مناسب برای طراحی سریع

جمع‌بندی
ASDIP RETAIN را می‌توان یک ابزار تخصصی و کاربردی برای مهندسان عمران، سازه و ژئوتکنیک دانست که بخش قابل‌توجهی از فرآیند تحلیل و طراحی دیوارهای حائل را در یک محیط واحد پوشش می‌دهد. پشتیبانی از انواع مختلف دیوار، تحلیل فشار خاک و آب، بارهای سربار و لرزه‌ای، کنترل پایداری، طراحی اجزای بتن و بنایی، طراحی دیوارهای شیت‌پایل، امکان تعریف ترکیب بارهای سفارشی و تولید گزارش‌های مهندسی، این نرم‌افزار را برای طراحی و کنترل پروژه‌های متنوع دیوار حائل مناسب می‌سازد.

دانلود ASDIP Retain v6.2.1.7 x64 - نرم افزار طراحی دیوار حائل، شیت‌پایل و دیوار کانترفورت
💿 نام نرم افزار	ASDIP Retain
📌 شماره نسخه	v6.2.1.7
📁 دسته بندی	تخصصی/مهندسی
💾 حجم فایل	6 مگابایت
📅 تاریخ به روزرسانی	1404/4/20
📊 تعداد دانلود	15
❤️ هزینه دانلود	رایگان و نیم بها
💡 آموزش نصب و فعال سازی	✔️

سوالات متداول

نرم افزار ASDIP Retain چیست؟

ASDIP RETAIN؛ نرم افزار تخصصی تحلیل و طراحی دیوار حائل، دیوار طره‌ای، کانترفورت، شیت‌پایل و دیوار وزنی بر اساس استانداردهای مهندسی.

آخرین ورژن نرم افزار ASDIP Retain را از کجا دانلود کنم؟

برای دانلود نرم افزار ASDIP Retain به طور رایگان و با ترافیک نیم بها (در ایران) روی این لینک کلیک کنید.

آموزش نصب نرم افزار ASDIP Retain چگونه است؟

راهنمای نصب نرم افزار ASDIP Retain در این صفحه درج شده است.

کلمات کلیدی ASDIP Retain: نرم افزار ASDIP RETAIN, دانلود نرم افزار طراحی دیوار حائل, نرم افزار طراحی دیوار حائل, نرم افزار طراحی سازه نگهبان, طراحی دیوار حائل بتن آرمه, طراحی دیوار حائل طره ای, طراحی دیوار کانترفورت, طراحی دیوار شیت پایلی, نرم افزار تحلیل دیوار حائل, retaining wall design software, ASDIP RETAIN download, ASDIP Retain software, retaining wall design, cantilever retaining wall design, counterfort retaining wall design, basement retaining wall design, sheet pile wall design software, gravity retaining wall design, retaining wall analysis software, AASHTO retaining wall design, ACI retaining wall design, structural engineering software, earth retaining wall software, retaining wall engineering software, ASDIP Structural Software full software collection, شسیهح سفقعزفعقشم سخبفصشقث, شسیهح سفقعزفعقشم سخبفصشقث,دانلود ASDIP Retain نرم افزار طراحی دیوار حائل، شیت‌پایل و دیوار کانترفورت, How to crack ASDIP Retain, طریقه/روش/راهنمای کرک, Torrent/Usnet/Buy, Setup, Install, دانلود رایگان نرم افزار, P30Download, Danlod/Danload/Donload, nhkg,n kvl htchv, Download ASDIP Retain Software, for windows, Trial, last Version/Edition, New Version, Update, Free Full Licensed, Repacked, Direct Download Link (DDL), Crack, Get ASDIP Retain, Keygen, Patch, Serial, Portable, برنامه ASDIP Retain 6.2.1.7, ASDIP RETAIN is structural engineering software for designing cantilever, basement, counterfort, sheet pile, and gravity retaining walls, شسیهح قثفشهد, شسیهح قثفشهد,خرید ASDIP Retain, به روز ترین ورژن, آخرین ورژن, آخرین نسخه, جدیدترین ورژن, جدیدترین نسخه, خرید اِی‌اِس‌دی‌آی‌پی رِتِین, به روز ترین نسخه, آخرین نسخه, آخرین ورژن, جدیدترین نسخه, اموزش راهنمای نصب, نسخه نهایی, ورژن جدید, hِd‌hِs‌nd‌hd‌\d vِjِdk, hِd‌hِs‌nd‌hd‌md vِjِdk,6.2.1.7, داونلود/دانلد/تورنت ASDIP RETAIN؛ نرم افزار تخصصی تحلیل و طراحی دیوار حائل، دیوار طره‌ای، کانترفورت، شیت‌پایل و دیوار وزنی بر اساس استانداردهای مهندسی., تحميل, دریافت, دانلود نرم افزار اِی‌اِس‌دی‌آی‌پی رِتِین با ترافیک نیم بها, برنامه اِی‌اِس‌دی‌آی‌پی رِتِین, برای ویندوز, فول لایسنس, شماره سریال, دانلود رایگان اِی‌اِس‌دی‌آی‌پی رِتِین با لینک مستقیم, کرک, کیجن, پچ, پرتابل, بدون نیاز به نصب, لایسنس رایگان, آپدیت, دانلود اِی‌اِس‌دی‌آی‌پی رِتِین v6.2.1.7 - نرم افزار طراحی دیوار حائل، شیت‌پایل و دیوار کانترفورت, پی سی, پی 30, سافت ور, تریال, سوفت ور, مجانی,
2026-08-11
11:34:25

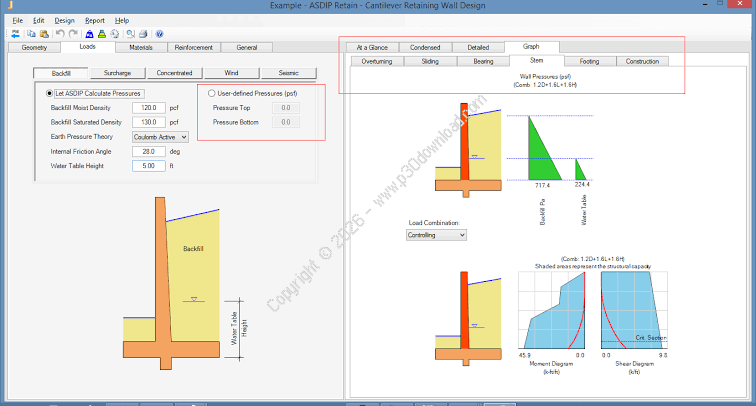

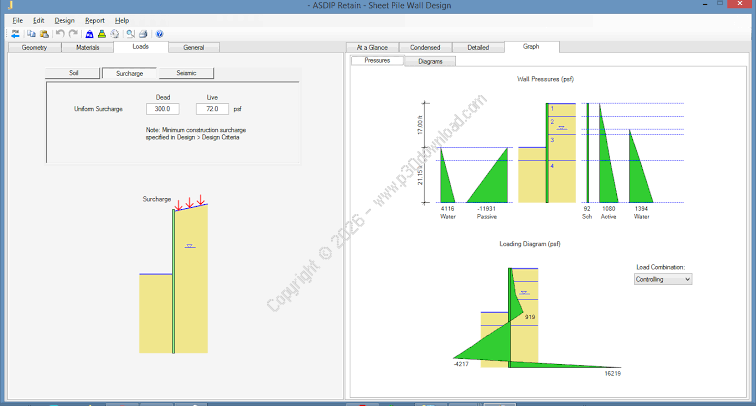

تصاویر نرم افزار ASDIP Retain

ASDIP Retain 6.2.1.7 Download

ASDIP RETAIN is a specialized structural engineering software developed for the analysis, checking, and design of retaining walls and related earth-retaining structures. It provides engineers with an integrated environment for modeling wall geometry, soil conditions, loads, groundwater, reinforcement, and design criteria while automatically performing the required structural and stability calculations.
The software includes five major design modules covering cantilever retaining walls, basement or restrained retaining walls, counterfort retaining walls, sheet pile walls, and gravity retaining walls. ASDIP RETAIN 6 introduced the gravity retaining wall module along with several improvements to loading, seismic analysis, graphical results, and overall usability.

For cantilever retaining walls, the software can design concrete or masonry stems and analyze the stem, toe, heel, and shear key. Lateral earth pressures can be determined using Rankine, Coulomb, or Equivalent Fluid approaches, while seismic earth pressure can be evaluated using the Mononobe-Okabe method. The program also supports different surcharge configurations, concentrated loads, wind, and seismic loading.

The basement retaining wall module is intended for walls restrained at the top, such as basement walls. The base condition can be modeled as pinned or fixed, and the software can model basement walls up to two stories. Soil pressure, groundwater conditions, surcharge loads, and seismic effects can be incorporated into the analysis, with shear and moment diagrams generated as part of the results.

For counterfort retaining walls, ASDIP RETAIN analyzes the structural interaction between the stem, heel, toe, and counterforts. The program supports multiple load cases and can analyze walls supported directly on soil or on piles. Results can be reviewed by load combination, allowing engineers to identify the governing conditions efficiently.

The Sheet Pile module supports both cantilever and anchored sheet pile walls. Engineers can define multiple soil layers and groundwater conditions, while the program calculates earth pressures, combined loading, required embedment depth, shear, bending moment, and wall deflection.

ASDIP RETAIN also provides a dedicated gravity retaining wall module for plain concrete and rubble masonry walls. Reinforced or unreinforced concrete footings can be incorporated when required, while surcharge and concentrated loads, as well as seismic effects, can be considered in the analysis.

A major advantage of ASDIP RETAIN is its comprehensive stability and strength checking capability. Depending on the wall type, the software evaluates critical conditions such as overturning, sliding, bearing pressure, eccentricity, settlement, shear, and flexural strength. The governing load combination can be identified for individual structural components and stability checks.

The software supports a variety of loading conditions, including uniform and strip surcharge, concentrated loads, wind, seismic loads, hydrostatic pressure, and groundwater effects. It also supports AASHTO LRFD load combinations and allows engineers to define custom load factors and load combinations for project-specific requirements.

ASDIP RETAIN can design structural components and reinforcement based on the selected design criteria. Users can customize reinforcement parameters and review the resulting design ratios and controlling conditions. For pile-supported walls, the software can calculate pile reactions and evaluate pile capacity under compression, tension, and lateral loading. Up to three rows of vertical or batter piles can be modeled in supported modules.

The program places particular emphasis on transparent engineering results. Calculations can be presented as At-a-Glance, Condensed, or Detailed reports, with formulas and code references available in the detailed output. Graphical results include pressure diagrams, load diagrams, shear and moment diagrams, deflection plots, and construction views with reinforcement information.

ASDIP RETAIN supports recognized structural design standards including ACI 318, AASHTO LRFD, ASCE 7, TMS 402, IBC, and CSA A23.3, with CSA A23.3-19 available as a design option for concrete and load combinations.

Overall, ASDIP RETAIN is a comprehensive solution for engineers who need to analyze and design different types of retaining walls while maintaining detailed control over soil parameters, loading, stability, structural strength, reinforcement, and code-based design criteria. Its graphical interface, automated calculations, detailed reports, and multiple retaining-wall modules make it a practical tool for retaining wall design and engineering documentation.
